一、 用途和特點

　　1、用途：

　　ZSG系列高效重型振動篩是一種新型的篩分設備，它廣泛應用于礦山、煤炭、電力、冶金、建材、耐火等各行各業對大塊物料及中、小顆粒狀物料的分級作業。

　　2、特點：

　　ZSG系列高效重型振動篩篩面傾斜安裝，與其它同類型產品相比具有下列特點：

　　(1)體積小，篩分能力大

　　(2)重量輕、便于安裝及工藝布置。

　　(3)能耗少，可節約大量能源。

　　(4)價格低，備件量極少。

　　(5)結構簡單，造型美觀。

　　(6)篩網由小塊拼裝，且更換極為簡便。

　　二、結構與工作原理

　　ZSG系列高效重型振動篩由激振裝置、篩箱、防塵罩、落料斗、減振裝置、底座等部分組成。

　　ZSG系列高效重型振動篩工作時，由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上，因激振器產生激振動力為縱向力，迫使篩箱帶動篩網面作縱向前后位移，在一定條件下，篩網面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料則透篩而落到下層，物料在篩網面上的運動軌跡為拋物運動，由于這樣周而復始的物料運行，從而完成物料篩分作業。

　　三、ZSG系列高效重型振動篩的選型

　　1、型號編制說明:

　　2、ZSG型系列高效振動篩的分類及用途：

　　(1)敞開型(ZSGB-□ X□ )為座式，無防塵蓋板結構，用于大篩分能力，無粉塵污染的顆粒無聊的篩分作業。

　　技術參數：

　　表一

　　(2)封閉型(ZSGB-□ X□ )為座式全封閉結構，用于大處理量，有粉塵污染的顆粒物料的篩分作業。

　　3、ZSG型系列高效振動篩的技術特性：

　　ZSG型系列高效重型振動篩有生產效率及參數見表一。

　　4、ZSG型系列高效重型振動篩的外形及安裝尺寸：

　　ZSG型系列高效重型振動篩的敞開型與封閉型外形尺寸相同。

　　單層敞開表二中沒有I、I1、I2、I6之尺寸，雙層敞開型在表三中沒有I、I1、I2、H7之尺寸。

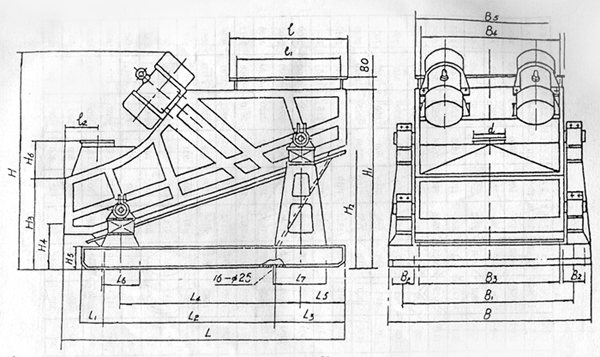

　　ZSG系列單層高效重型振動篩的外形及安裝尺寸見圖一、表二。

　　ZSG系列雙層高效重型振動篩的外形及安裝尺寸見圖二、表三。

　　ZSG系列高效重型振動篩的基礎尺寸見圖三、表四。

圖一

表二

表三
